เบรกเกอร์กันดูด กับ เบรกเกอร์ธรรมดา ต่างกันอย่างไร?

การเลือกใช้เบรกเกอร์ให้เหมาะสมกับการใช้งานเป็นสิ่งสำคัญที่ช่วยให้อุปกรณ์สามารถทำงานได้อย่างมีประสิทธิภาพ โดยเบรกเกอร์แต่ละชนิดจะมีการใช้งานที่เหมาะสมของแต่ละประเภทอยู่ ในวันนี้เราจะมาพูดถึงความแตกต่างระหว่าง เบรกเกอร์ธรรมดาที่ใช้ในงานทั่วไป กับ เบรกเกอร์กันดูด มีความแตกต่างกันอย่างไร

เบรกเกอร์ธรรมดาที่ใช้งานทั่วไป

เบรกเกอร์แบบธรรมดาที่ใช้งานทั่วไป หรือที่เรียกว่า เซอร์กิตเบรกเกอร์ (Circuit Breaker) คือ อุปกรณ์ไฟฟ้าที่ใช้ควบคุม และป้องกันระบบไฟฟ้า ทำหน้าที่ตัดกระแสไฟฟ้าอัตโนมัติเมื่อเกิดเหตุการณ์ผิดปกติ เช่น กระแสไฟฟ้าเกินพิกัด หรือ ไฟฟ้าลัดวงจร โดยสามารถแบ่งแยกตามประเภทได้ ดังนี้

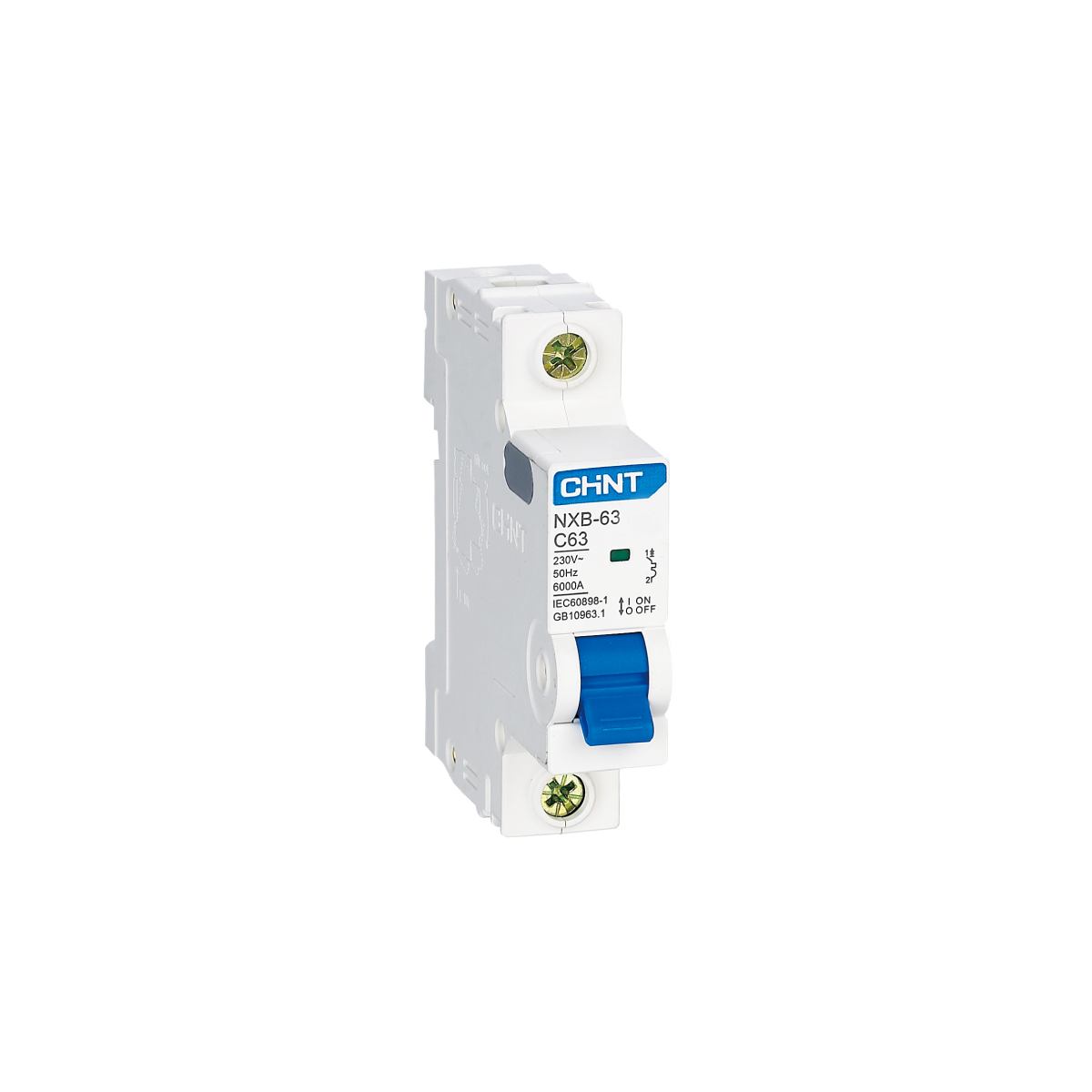

1. เบรกเกอร์ MCB (Miniature Circuit Breaker)

เบรกเกอร์ MCB คือ เบรกเกอร์ขนาดเล็ก หรือ เบรกเกอร์ไฟบ้าน นิยมใช้ในบ้านเรือนทั่วไป มีขนาดกระแสไฟฟ้าที่หลากหลาย เหมาะสำหรับควบคุมวงจรไฟฟ้าขนาดเล็ก เช่น วงจรไฟฟ้าในห้องนอน ห้องน้ำ และห้องครัว ในบ้านพักอาศัย

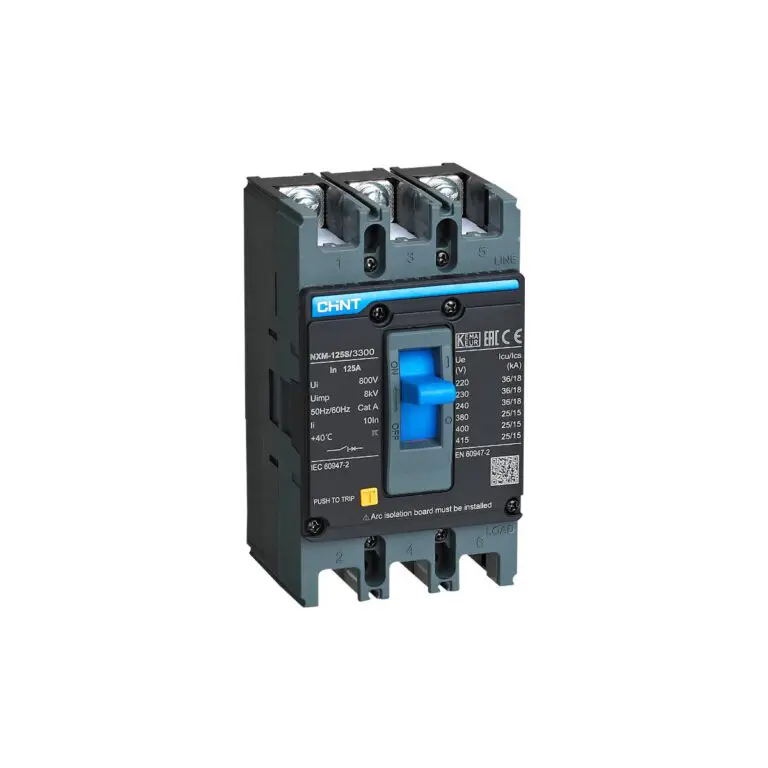

2. เบรกเกอร์ MCCB (Molded Case Circuit Breaker)

เบรกเกอร์ mccb คือ เบรกเกอร์ขนาดกลาง นิยมใช้ในอาคารพาณิชย์ โรงงานอุตสาหกรรม มีขนาดกระแสไฟฟ้าที่มากกว่า MCB เหมาะสำหรับควบคุมวงจรไฟฟ้าขนาดใหญ่ เช่น วงจรไฟฟ้าหลักของอาคาร หรือ วงจรไฟฟ้าเครื่องจักร

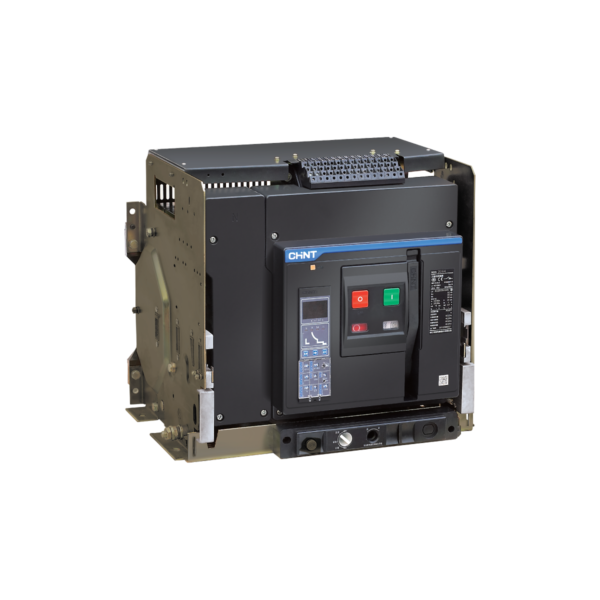

3. เบรกเกอร์ ACB (Air Circuit Breaker)

เบรกเกอร์ ACB คือ เบรกเกอร์ขนาดใหญ่ นิยมใช้สำหรับป้องกัน สายประธาน (Main Feeder) และสายป้อน (Feeder) ของระบบไฟฟ้า เหมาะสำหรับงานระบบไฟฟ้าที่ต้องการความปลอดภัยและความต่อเนื่องในการทำงาน เช่น งานแรงดันสูง (HVAC) ในโรงงาน อาคารขนาดใหญ่ ระบบส่งจ่ายไฟ และเครื่องกำเนิดไฟฟ้า สำหรับติดตั้งใน ตู้ MDB หรือตู้สวิทช์บอร์ด

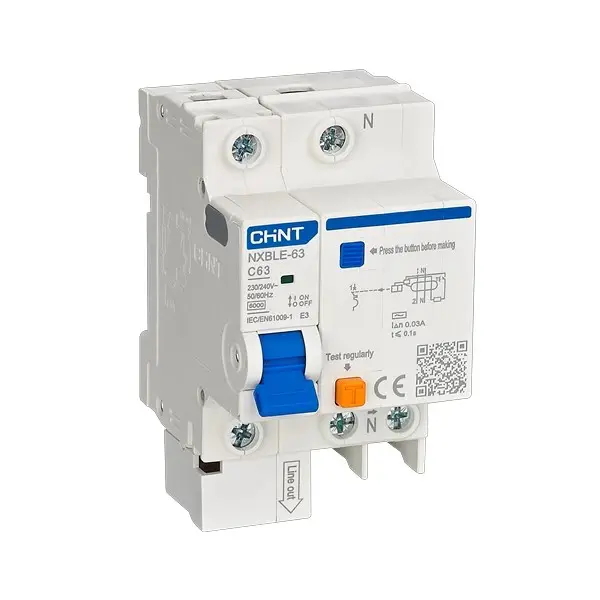

เบรกเกอร์กันดูด RCBO

เบรกเกอร์กันดูด หรือ RCBO (ย่อมาจาก Residual Current Circuit Breaker with Overcurrent Protection) คือ อุปกรณ์ไฟฟ้าที่ใช้ ป้องกันไฟรั่ว ไฟดูด โดยทำหน้าที่ตรวจจับกระแสไฟฟ้าที่รั่วไหลลงดิน และตัดวงจรอัตโนมัติเมื่อเกิดกระแสไฟฟ้ารั่วตามค่าที่กำหนด ช่วยป้องกันอันตรายจากไฟดูดที่อาจเกิดขึ้นกับผู้ใช้งาน

เทียบความแตกต่างของ เบรกเกอร์ธรรมดา กับ เบรกเกอร์กันดูด RCBO

ประเภทของเบรกเกอร์

หน้าที่

การทำงาน

ลักษณะขั้วสาย

การเลือกใช้งาน

เบรกเกอร์ทั่วไป

1. ตัดวงจรเมื่อกระแสไฟฟ้าเกินพิกัด (Overload) ป้องกันไฟไหม้จากสายไฟร้อนเกิน

2. ตัดวงจรเมื่อเกิดไฟฟ้าลัดวงจร (Short Circuit) ป้องกันอุปกรณ์ไฟฟ้าเสียหาย

กระแสไฟฟ้าเกินที่กำหนด เบรกเกอร์จะตัดวงจร

มี 1P,2P,3P,4P,1P+N, 3P+N สำหรับต่อสายไฟ เข้า และออก

นิยมใช้ทั่วไปในบ้าน อาคาร

เบรกเกอร์กันดูด

1. ตัดวงจรเมื่อกระแสไฟฟ้าเกินพิกัด (Overload) ป้องกันไฟไหม้จากสายไฟร้อนเกิน

2. ตัดวงจรเมื่อเกิดไฟฟ้าลัดวงจร (Short Circuit) ป้องกันอุปกรณ์ไฟฟ้าเสียหาย

3. มีตัวตัดวงจรเมื่อเกินไฟรั่ว (Residual Current) ป้องกันอันตรายจากไฟดูด

วัดกระแสไฟเข้าและออกว่าเท่ากันหรือไม่ หากไม่เท่ากัน ตามที่กำหนดไว้ในเสปคของอุปกรณ์ เบรกเกอร์กันดูด ก็จะทำการตัดวงจร

มี 1P+N, 2P,3P, 3P+N, 4P สำหรับต่อสายไฟ L, N, PE และสายดิน

นิยมใช้ในพื้นที่ที่มีความเสี่ยงต่อไฟรั่ว เช่น ห้องน้ำ ห้องครัว พื้นที่เปียก

สรุป

การเลือกเบรกเกอร์ให้เหมาะสมเป็นสิ่งสำคัญ ช่วยป้องกันอันตรายจากไฟฟ้า ช่วยเพิ่มความปลอดภัยให้กับระบบไฟฟ้า อีกทั้งยังสามารถช่วยป้องกันอุปกรณ์ไฟฟ้าจากความเสียหาย ผู้ใช้ควรเลือกเบรกเกอร์แต่ละชนิดให้เหมาะสมกับการใช้งาน นอกจากนี้ประเภทของเซอร์กิตเบรกเกอร์ RCBO ก็เป็นสิ่งที่ควรศึกษาเพื่อให้เลือกใช้งานได้อย่างเหมาะสมเช่นกัน

สนใจอุปกรณ์ไฟฟ้าแรงดันต่ำ CHINT ติดต่อ 090-008-1261, 088-874-3411, 062-676-2310 , 066-125-5145, 02-446-5656 ต่อ 3103,3104

หรือสอบถามรายละเอียดเพิ่มเติมได้ที่ FACEBOOK : CHINT by Sangchai Group

LINE : @ChintbySangchai

คำถามที่พบบ่อยเกี่ยวกับ เบรกเกอร์กันดูดและเบรกเกอร์ธรรมดา

เบรกเกอร์กันดูดจำเป็นต้องมีทุกบ้านไหม?

จำเป็นมากโดยเฉพาะบ้านที่มีเด็ก ผู้สูงอายุ หรือมีอุปกรณ์ไฟฟ้าเยอะ เพราะเบรกเกอร์กันดูดช่วยตัดไฟอัตโนมัติเมื่อเกิดไฟรั่ว ป้องกันอันตรายจากไฟดูดได้อย่างมีประสิทธิภาพ ถือเป็นอุปกรณ์ความปลอดภัยพื้นฐานที่บ้านยุคใหม่ควรมีติดตั้งทุกหลัง

เบรกเกอร์กันดูดตัดบ่อยเกิดจากอะไร?

สาเหตุหลักมักมาจากไฟรั่วในวงจร เช่น สายไฟชำรุด เครื่องใช้ไฟฟ้ามีความชื้น หรืออุปกรณ์บางชิ้นมีไฟรั่วเล็กน้อยทำให้เบรกเกอร์ตัดบ่อย ควรตรวจสอบทีละจุดหรือให้ช่างไฟฟ้ามาช่วยวัดค่ากระแสรั่ว เพื่อหาต้นเหตุที่แท้จริง

ควรเลือกเบรกเกอร์กันดูดขนาดกี่แอมป์ถึงจะเหมาะกับบ้าน?

โดยทั่วไปเมนเบรกเกอร์กันดูดควรใช้ขนาดตามมิเตอร์การไฟฟ้า หากเป็นมิเตอร์ขนาด 5/15A ควรใช้เมนกันดูด 32A มิเตอร์ขนาด 15/45A ควรใช้เมนกันดูด 50A หรือ 63A ส่วนลูกย่อยกันดูดควรใช้ขนาด 16-32A ขึ้นอยู่กับประเภทเครื่องใช้ไฟฟ้า

เบรกเกอร์กันดูดต่างจากเบรกเกอร์ทั่วไปอย่างไร?

เบรกเกอร์ทั่วไป (MCB/MCCB) จะตัดเฉพาะกรณีกระแสไฟเกินหรือไฟช็อต ส่วนเบรกเกอร์กันดูด (RCCB กับ RCBO) จะตรวจจับไฟรั่วหรือไฟดูดและตัดไฟทันที แม้กระแสเพียงเล็กน้อย จึงช่วยเพิ่มความปลอดภัยได้ดีกว่ามาก

RCBO ดีกว่า RCCB ยังไง?

RCBO รวมการทำงานของ RCCB (ป้องกันไฟดูด) และ MCB (ป้องกันไฟเกิน) ไว้ในตัวเดียว ทำให้สะดวกและประหยัดพื้นที่ติดตั้งกว่า เพราะไม่ต้องแยกอุปกรณ์หลายชิ้น เหมาะสำหรับบ้านหรือสำนักงานที่ต้องการระบบป้องกันครบจบในตัวเดียว
