ตู้ MDB กับ ตู้ MCC ต่างกันอย่างไร? เข้าใจให้ถูกต้องเพื่อการเลือกใช้งานที่เหมาะสม

ในระบบไฟฟ้าของอาคารขนาดใหญ่และโรงงานอุตสาหกรรม การจัดการพลังงานไฟฟ้าอย่างมีประสิทธิภาพถือเป็นหัวใจสำคัญ ตู้ MDB (Main Distribution Board) และตู้ MCC (Motor Control Center) เป็นอุปกรณ์ไฟฟ้าหลักที่มีบทบาทสำคัญในระบบ แต่มีหน้าที่และการใช้งานที่แตกต่างกันอย่างชัดเจน การเข้าใจความแตกต่างนี้จะช่วยให้คุณสามารถเลือกใช้งานได้อย่างเหมาะสมยิ่งขึ้น

ความแตกต่างของ ตู้ไฟฟ้า MDB กับ MCC

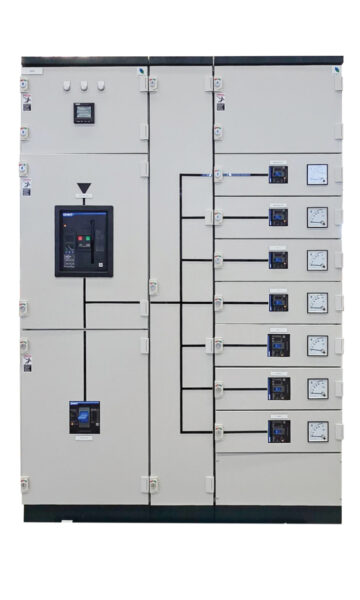

ตู้ MDB คืออะไร?

ตู้ MDB (Main Distribution Board) ทำหน้าที่เป็นจุดจ่ายไฟฟ้าหลักในระบบ โดยรับไฟจากแหล่งจ่าย เช่น หม้อแปลงไฟฟ้า หรือเครื่องกำเนิดไฟฟ้า แล้วจ่ายไฟไปยังตู้ย่อย (Sub Distribution Board) หรือโหลดต่าง ๆ ภายในอาคาร

ส่วนประกอบหลักของตู้ MDB

1. Main Breaker อุปกรณ์ตัดกระแสไฟหลัก เพื่อป้องกันไฟฟ้าเกินพิกัด
2. Busbar ตัวนำกระแสไฟที่กระจายไฟไปยังตู้ย่อยต่าง ๆ
3. Metering อุปกรณ์วัดค่าไฟฟ้า เช่น แรงดันและกระแสไฟ

การใช้งานตู้ MDB

เหมาะสำหรับการจ่ายไฟในอาคารขนาดใหญ่ เช่น

• ห้างสรรพสินค้า
• โรงแรม
• โรงงานอุตสาหกรรม

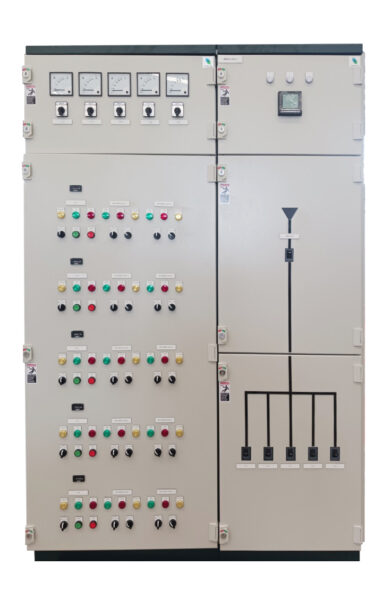

ตู้ MCC คืออะไร?

ตู้ MCC (Motor Control Center) ออกแบบมา เพื่อควบคุมการทำงานของมอเตอร์โดยเฉพาะ มักใช้ในโรงงานที่มีการใช้งานเครื่องจักรหรือมอเตอร์หลายตัวพร้อมกัน

ส่วนประกอบหลักของตู้ MCC

1. Starter อุปกรณ์เริ่มต้นการทำงานของมอเตอร์
2. Contactor สวิตช์ควบคุมการเปิด-ปิดการทำงานของมอเตอร์
3. Overload Relay อุปกรณ์ป้องกันมอเตอร์จากการทำงานเกินพิกัด

การใช้งานตู้ MCC

เหมาะสำหรับการควบคุมมอเตอร์ใน

• โรงงานอุตสาหกรรม
• โรงไฟฟ้า
• ระบบปั๊มน้ำ และเครื่องจักรต่าง ๆ

ตารางเปรียบเทียบตู้ MDB และตู้ MCC

หัวข้อ	ตู้ MDB (Main Distribution Board)	ตู้ MCC (Motor Control Center)
หน้าที่	จ่ายไฟให้กับตู้ย่อยและโหลดทั่วไป	ควบคุมการทำงานของมอเตอร์
ส่วนประกอบหลัก	Main Breaker, Busbar, Metering	Starter, Contactor, Overload Relay
การใช้งาน	อาคารขนาดใหญ่, โรงแรม, โรงงาน	โรงงานอุตสาหกรรม, โรงไฟฟ้า
ตำแหน่งการติดตั้ง	ใกล้กับแหล่งจ่ายไฟหลัก	ใกล้มอเตอร์ หรือ เครื่องจักร

วิธีการเลือกใช้งานที่เหมาะสม

1. ขนาดของระบบไฟฟ้า

• ถ้าคุณต้องการกระจายไฟฟ้าไปยังหลายจุด เช่น อาคารสำนักงานหรือห้างสรรพสินค้า ให้เลือกใช้ตู้ MDB
• ถ้าต้องควบคุมมอเตอร์หลายตัวในโรงงานอุตสาหกรรม ให้เลือกใช้ ตู้ MCC

2. ประเภทของโหลดไฟฟ้า

• ตู้ MDB เหมาะกับโหลดทั่วไป เช่น ระบบแสงสว่าง และอุปกรณ์สำนักงาน
• ตู้ MCC เหมาะกับโหลดที่เป็นมอเตอร์ เช่น สายพานการผลิต และปั๊มน้ำ

การเลือกใช้ตู้ไฟฟ้า MDB หรือ MCC ขึ้นอยู่กับความต้องการและลักษณะการใช้งานในแต่ละพื้นที่ การใช้งานอุปกรณ์อย่างถูกต้องจะช่วยเพิ่มประสิทธิภาพ ความปลอดภัย และความคุ้มค่าในการจัดการพลังงานไฟฟ้าในอาคารและโรงงานของคุณ
