4 อุปกรณ์สำคัญในระบบควบคุมน้ำจาก Honeywell สำหรับระบบ Chiller และ HVAC

ในระบบ Chiller และ HVAC ประสิทธิภาพของระบบไม่ได้ขึ้นอยู่กับเครื่อง Chiller หรือ เครื่องปรับอากาศเพียงอย่างเดียว แต่ยังขึ้นอยู่กับการควบคุมและการจัดการน้ำภายในระบบด้วย ไม่ว่าจะเป็นน้ำเย็น (Chilled Water) ที่ใช้ในการถ่ายเทความร้อน น้ำร้อน (Hot Water) สำหรับระบบทำความร้อน หรือ น้ำคอนเดนเซอร์ (Condenser Water) สำหรับการระบายความร้อน การควบคุมอัตราการไหล แรงดัน และการกระจายน้ำอย่างเหมาะสม ล้วนส่งผลต่อเสถียรภาพและประสิทธิภาพของระบบโดยตรง

หากระบบควบคุมการทำงานไม่สมดุล อาจทำให้เกิดปัญหา เช่น น้ำไหลไม่เพียงพอ แรงดันในระบบเปลี่ยนแปลงมากเกินไป การกระจายน้ำไม่ทั่วถึง หรือปั๊มน้ำต้องทำงานหนักเกินความจำเป็น ส่งผลให้ระบบใช้พลังงานสูงขึ้นและอุปกรณ์ควบคุมน้ำที่เหมาะสมตั้งแต่ต้นทางจึงเป็นสิ่งสำคัญ

แนะนำ 4 อุปกรณ์สำคัญในระบบควบคุมน้ำจาก Honeywell มีอะไรบ้าง?

สำหรับอุปกรณ์ที่มีบทบาทสำคัญในการควบคุมน้ำในระบบ Chiller และ HVAC จาก Honeywell ที่เรานำมาแนะนำกันมี ดังนี้

1. วาล์วควบคุมน้ำ (2-Way / 3-Way Control Valve)

วาล์วชนิดแรกที่อยากแนะนำคือ Control Valve ซึ่งเป็นอุปกรณ์สำคัญที่ช่วยในการควบคุมทั้งการเปิด-ปิด และการปรับปริมาณการไหลของน้ำเย็นในระบบที่ไหลผ่านอุปกรณ์ปลายทาง วาล์วควบคุมที่พบได้บ่อย ได้แก่ 2 Way Control Valve และ 3 Way Control Valve ซึ่งทั้ง 2 ชนิด มีความแตกต่างกัน ดังนี้

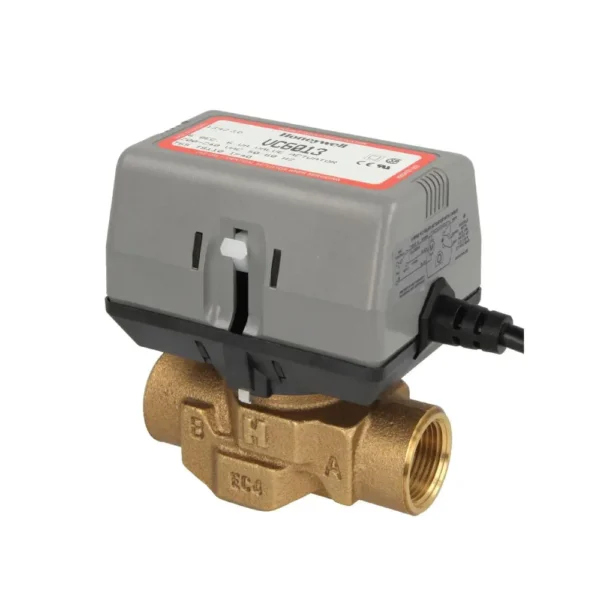

2 Way Control Valve

มีทางเข้าและทางออก ทำหน้าที่ปรับปริมาณน้ำเย็นที่ไหลผ่านอุปกรณ์ เช่น AHU, FCU, Chilled Water Coil และ Heat Exchanger เมื่อความต้องการทำความเย็นลดลง วาล์วสามารถลดปริมาณน้ำเย็นที่ไหลผ่านคอยล์ได้ และเมื่อโหลดเพิ่มขึ้นก็สามารถเปิดวาล์วมากขึ้นเพื่อเพิ่มการไหลของน้ำเย็น

การควบคุมลักษณะนี้ช่วยให้ระบบสามารถตอบสนองต่อ Cooling Load ที่เปลี่ยนแปลงได้ดีขึ้น และช่วยลดการไหลของน้ำเย็นที่ไม่จำเป็น

3 Way Control Valve

วาล์วชนิดนี้มีช่องทางไหล 3 ทาง สามารถใช้สำหรับควบคุมทิศทางการไหลของน้ำเย็น หรือ ผสมน้ำเย็นระหว่างทางหลักกับทาง Bypass เหมาะสำหรับระบบที่ต้องการควบคุมอุณหภูมิน้ำเย็น ผสมน้ำร้อน ควบคุมทิศทางการไหล และรักษาอัตราการไหลในระบบบางรูปแบบ

จุดเด่นของ Control Valve คือ ช่วยควบคุมการไหลของน้ำเย็นได้อย่างแม่นยำ ทำให้ระบบสามารถปรับการทำงานให้เหมาะสมกับ Cooling Load ที่เปลี่ยนแปลงอยู่ตลอดเวลา

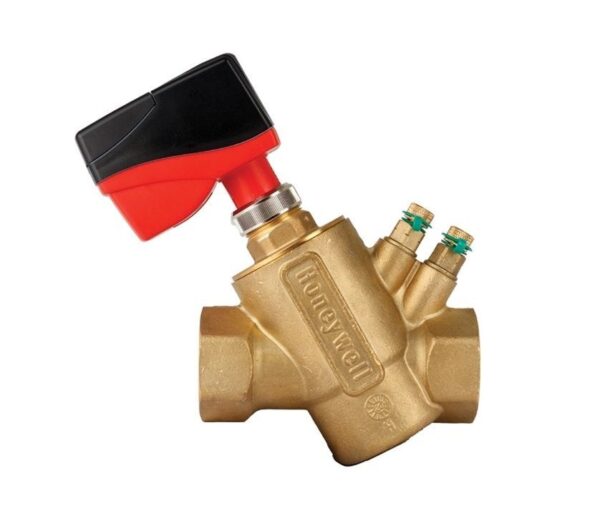

2. วาล์วควบคุมแรงดันอิสระ (PICV Valve)

PICV หรือ Pressure Independent Control Valve คือ วาล์วควบคุมแรงดันอิสระที่ออกแบบมา เพื่อช่วยควบคุมอัตราการไหลของน้ำเย็นให้มีความเสถียรมากขึ้น แม้แรงดันในระบบจะเปลี่ยนแปลง ในระบบ Chilled Water ระบบอาจมีการเปลี่ยนแปลงของโหลดอยู่ตลอดเวลา เมื่อวาล์วในพื้นที่ต่างๆ เปิดหรือปิด แรงดันภายในระบบก็อาจเปลี่ยนแปลงตามไปด้วย

หากไม่มีการควบคุมที่เหมาะสม อาจทำให้น้ำเย็นไหลมากเกินไปในบางพื้นที่ บางพื้นที่ได้รับน้ำเย็นไม่เพียงพอ การควบคุมอุณหภูมิไม่มีประสิทธิภาพ หรือ ระบบปั๊มน้ำเย็นใช้พลังงานมากขึ้น ดังนั้น PICV ช่วยลดผลกระทบจากการเปลี่ยนแปลงของแรงดัน และช่วยควบคุมอัตราการไหลของน้ำเย็นให้เหมาะสมกับความต้องการของระบบ

3. อุปกรณ์ควบคุมการไหล (Flow Switch)

Flow Switch เป็นอุปกรณ์ที่ทำหน้าที่ตรวจจับการไหลของน้ำเย็นภายในระบบ Chiller หน้าที่หลักและการใช้งาน ดังนี้

ตรวจสอบว่ามีน้ำไหลในระบบ
ส่งสัญญาณแจ้งเตือนเมื่อการไหลผิดปกติ
ใช้เป็นส่วนหนึ่งของระบบ interlock
ช่วยควบคุมการทำงานของอุปกรณ์
เพิ่มความปลอดภัยให้ระบบ

ฉะนั้นอุปกรณ์ชนิดนี้จึงมีบทบาทสำคัญ ในการเพิ่มความปลอดภัยและช่วยป้องกันความเสียหายของอุปกรณ์ในระบบ Chiller และ ระบบ HVAC ได้นั่นเอง

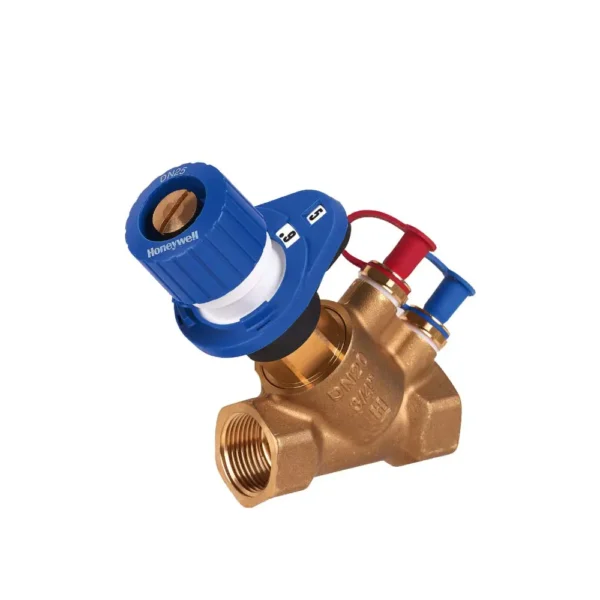

4. วาล์วปรับสมดุลน้ำ (Balancing Valve)

Balancing Valve หรือวาล์วปรับสมดุลน้ำ มีหน้าที่ช่วยควบคุมและปรับปริมาณการไหลของน้ำในแต่ละส่วนของระบบให้เหมาะสม ซึ่งในระบบ Chiller และ HVAC ที่มีท่อหลายสาขา น้ำอาจไหลไปยังเส้นทางที่มีแรงต้านต่ำมากกว่า ทำให้บางส่วนได้รับน้ำมากเกินไป ในขณะที่บางส่วนได้รับน้ำไม่เพียงพอ ปัญหาดังกล่าวอาจส่งผลให้ การกระจายน้ำไม่สมดุล อุปกรณ์ปลายทางทำงานได้ไม่เต็มประสิทธิภาพ บางพื้นที่ควบคุมอุณหภูมิได้ไม่ดี ปั๊มน้ำต้องทำงานหนักขึ้น และระบบใช้พลังงานมากกว่าที่ควร ในส่วนนี้ Balancing Valve จึงมีบทบาทในการปรับการไหลของน้ำ

ด้านประโยชน์ของ Balancing Valve หลักๆ แล้วสามารถช่วยกระจายน้ำให้เหมาะสมทั่วทั้งระบบ ช่วยลดปัญหาการไหลไม่สมดุล ช่วยให้อุปกรณ์ปลายทางทำงานได้อย่างมีประสิทธิภาพ ลดภาระการทำงานของปั๊มน้ำ อีกทั้งยังช่วยเพิ่มประสิทธิภาพการใช้พลังงาน ได้อย่างมีเสถียรภาพในระยะยาวอีกด้วย

สรุป

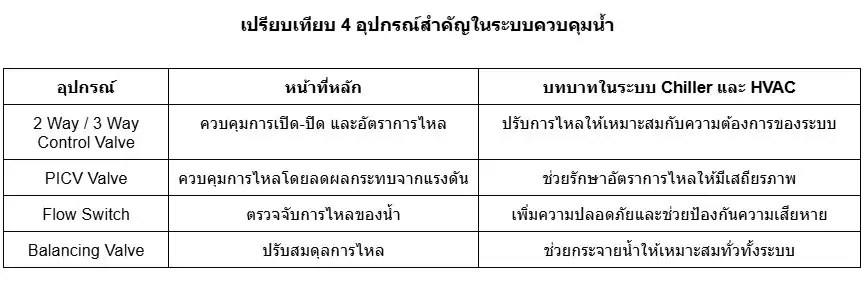

4 อุปกรณ์สำคัญจาก Honeywell สำหรับระบบควบคุมน้ำใน Chiller และ HVAC ได้แก่ Control Valve สำหรับควบคุมการเปิด-ปิดและอัตราการไหล, PICV Valve สำหรับรักษาอัตราการไหลให้มีเสถียรภาพ, Flow Switch สำหรับตรวจจับการไหลและเพิ่มความปลอดภัย และ Balancing Valve สำหรับปรับสมดุลการกระจายน้ำในระบบ อุปกรณ์เหล่านี้ช่วยเพิ่มเสถียรภาพ ลดปัญหาการไหลไม่สมดุล ลดภาระปั๊มน้ำ และเพิ่มประสิทธิภาพการใช้พลังงานของระบบ Chiller และ HVAC

FAQ คำถามที่พบบ่อยเกี่ยวกับวาล์วในระบบควบคุมน้ำ Honeywell

1.Honeywell มีอุปกรณ์อะไรบ้าง ที่ใช้สำหรับระบบควบคุมน้ำ?

อุปกรณ์สำคัญ ได้แก่ Control Valve, PICV Valve, Flow Switch และ Balancing Valve ซึ่งใช้สำหรับควบคุมการไหล แรงดัน การตรวจจับการไหล และการปรับสมดุลน้ำในระบบ HVAC

2.PICV Valve คืออะไร?

PICV หรือ Pressure Independent Control Valve คือ วาล์วควบคุมแรงดันอิสระที่ช่วยควบคุมอัตราการไหลให้คงที่ แม้แรงดันในระบบจะเปลี่ยนแปลง

3.Flow Switch ใช้ทำอะไรในระบบ Chiller?

Flow Switch ใช้ตรวจจับการไหลของน้ำ และสามารถส่งสัญญาณแจ้งเตือน หรือใช้เป็นระบบ Interlock เพื่อช่วยป้องกันความเสียหายจากการที่น้ำไม่ไหลหรือไหลไม่เพียงพอ

4.Balancing Valve สำคัญอย่างไรกับระบบ HVAC?

Balancing Valve ช่วยปรับสมดุลการไหลของน้ำในแต่ละส่วนของระบบ ทำให้การกระจายน้ำเหมาะสม ลดปัญหาน้ำไหลไม่สมดุล และช่วยลดภาระการทำงานของปั๊มน้ำ
